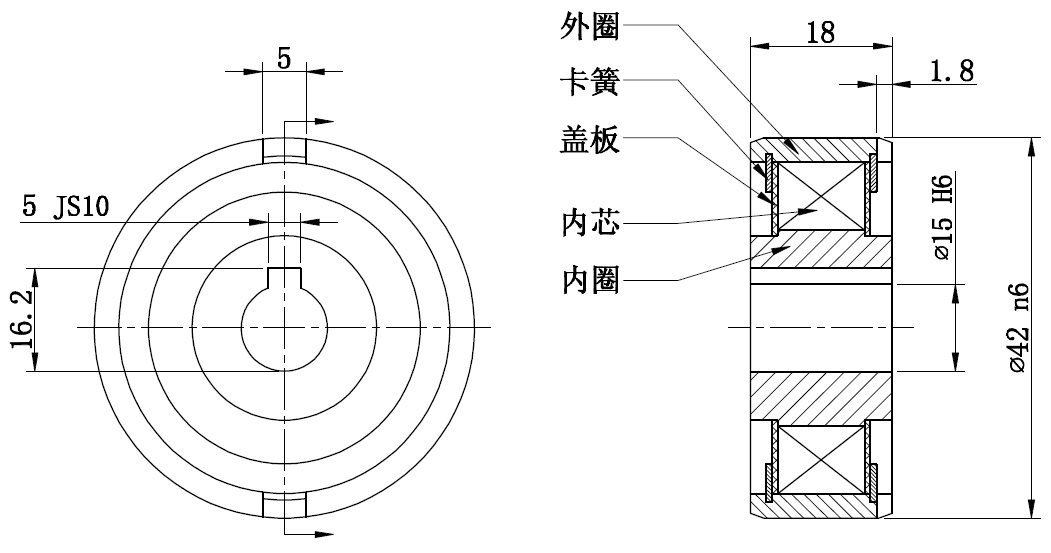

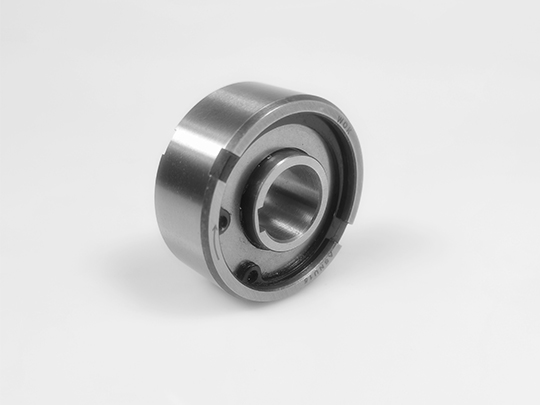

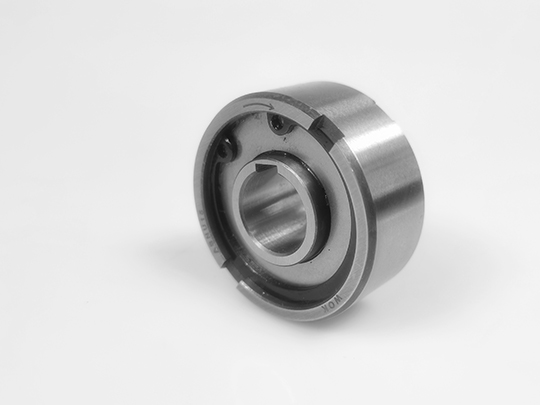

WAU(ASNU,NFS)15結構圖

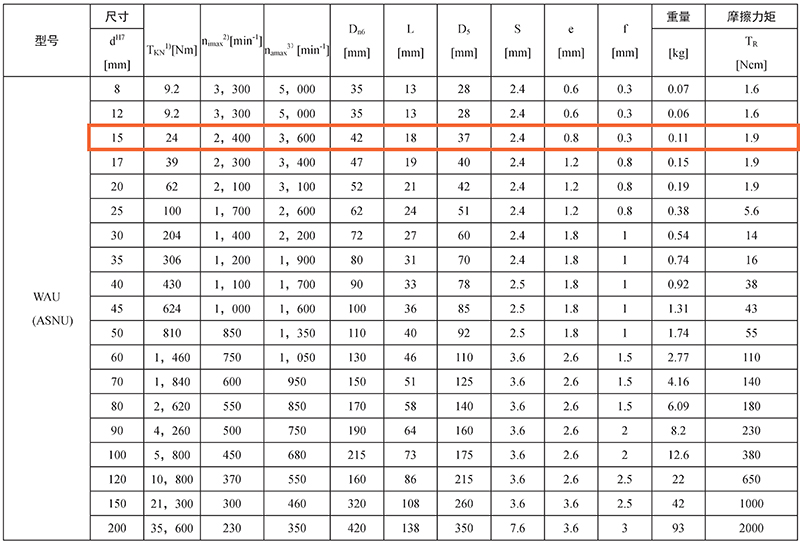

WAU(ASNU,NFS)15技術參數表

安裝簡圖

技術要求：

1.離合器脫開轉動順暢，無阻塞。

安裝要求(Mounting)

標準安裝方式為WAU系列與軸承并排，相同的位置，相同的公差要求。內圈與軸使用鍵槽方式聯結。外圈兩側的端面鍵用于固定外環與機壁以傳遞扭矩。

產品特性說明

1、WAU系列是沒有軸承支撐的楔塊式單向離合器。使用時需要有軸承來承受徑向與軸向載荷，并且要有潤滑及密封。

2、外徑公稱尺寸與63系列球軸承相同。

3、這種離合器的典型使用就是與一個具有相同定位公差的軸承一起安裝，如下頁圖所示。

4、離合器的內圈用鍵固定在軸上，外圈有n6等級的正公差，可以壓入公差等級為H7的座孔，傳遞正向扭矩時，外圈 需要有凹槽。

5、如果座孔的公差等級是K6，就不需要鍵槽，但外圈座必須有足夠的強度，避免裝配后變形。

6、內外圈的設計允許軸向有±S∕2的偏差。

使用維護保養說明(Using  notice)

使用潤滑油脂2#鋰基脂30%+70%機油充分?jǐn)嚢杈鶆?，油脂要求溫度范?40℃～+150℃。正常使用情況下每個月加一次潤滑脂。

備 注：

WAU-12，WAU200鍵槽規格符合DON6885.1，其他型號鍵槽規格符合DIN6885.3

1）Tmax=2.5×TKN

2）內圈極限運轉速度。

3）外圈極限運轉速度。
